泛亚电竞-竞享激情,汇聚亚洲电竞浪潮!

在工业烘箱、高温窑炉、食品烘焙设备的门框密封场景中，密封条需要在转角处实现无缝衔接，才能确保整体的密封效果。45度粘接耐高温硅胶密封条正是为解决这一需求而生的专业产品——通过将硅胶密封条端头以45°角斜切后粘接，拼合成90°转角或完整密封框。与直角对接相比，45°斜切拼接能够蕞大化接触面积，有效避免直切接口容易出现的泄漏问题。本文从工艺原理、性能参数、应用场景到选型要点，系统解析45度粘接耐高温硅胶密封条的完整知识体系。什么是45度粘接耐高温硅胶密封条？——定义与工艺价值45度粘接耐高温硅胶密封条是指将硅胶密封条的两端各以45°角切割后，通过专用胶水粘接或热熔接角工艺拼接成90°转角或完整密封框的产品。这一工艺广泛用于饭盒硅胶密封圈、保鲜盒硅胶密封圈、异形粘接密封圈等产品。在高温设备密封领域，45度粘接工艺使条状密封材料能够形成与设备门框全方位贴合的闭环密封结构。为什么是45度而非直角对接？这背后有明确的工程逻辑。直角对接时，两端面为平面接触，粘接面积有限，且应力集中在接缝处，容易在使用过程中开裂。而45°斜切拼接使两端形成斜面接触，接触面积显著增大，胶水分布更均匀，粘接强度更高。更重要的是，45°斜切拼接的接缝方向与受力方向成一定角度，能够有效分散应力，避免直切接口容易出现的泄漏问题。45度粘接的两种主流工艺各有适用场景：胶水粘接：在45°切割面上涂覆专用硅胶胶水（如HY-324快干胶、KN-300、RTV硅胶胶水等），将两端拼合后固定固化。适用于中小批量、异形尺寸的密封条粘接。热熔接角成型：将切割好的胶条端头放入模具，采用平板硫化机在约200℃的温度下进行接角硫化。适用于大批量、标准化的密封框生产，粘接强度更高、外观更美观。45度粘接耐高温硅胶密封条的核心性能参数耐温等级是衡量产品品质的核心指标。采用特种硅橡胶原料制成的45度粘接密封条，耐温范围通常为-60℃至300℃；特种硅橡胶的耐温范围更可扩展至-60℃至350℃，部分产品在72小时内可耐受高达400℃的极端温度。常规产品适合在260℃以下的高温下长期使用。所使用的粘接胶水同样需要匹配这一耐温要求——优质RTV硅胶胶水可在-50℃至250℃范围内保持性能稳定。粘接强度是45度粘接工艺的核心质量指标。根据不同端面大小，粘接后可承受的拉力在1-10KG左右。采用平板硫化机进行热熔接角的密封条，粘接牢固度几乎与原胶一致。胶水粘接的强度则取决于胶水类型、涂胶工艺和固化条件——HY-324快干胶可在30秒内初固；HY-128需固定24小时完全固化；KN-300建议施压24小时至完全固化。认证体系方面，优质45度粘接耐高温硅胶密封条需符合FDA食品接触认证、ROHS环保认证，医药行业应用还需符合GMP标准。45度粘接耐高温硅胶密封条的主要应用场景工业烘箱与干燥设备是45度粘接密封条核心的应用领域。真空干燥机、沸腾干燥机、一步制粒机、热风循环烘箱等设备的门框密封，普遍采用45度粘接工艺将条状密封材料拼接成与门框尺寸精确匹配的闭环密封结构。CT-C烘箱等干燥设备专用密封条通常采用中空截面设计，配合45度粘接工艺，弹性佳、还原性好。食品烘焙机械同样广泛采用45度粘接耐高温硅胶密封条。从家用烤箱到大型工业烤箱、蒸箱、蒸炉的门边胶条，均可采用45度粘接工艺加工。食品级硅胶密封条符合FDA标准，可安全接触食品。高温设备门框场景中，工业窑炉、高温管道法兰等设备同样需要45度粘接密封条。即便长时间处于高温环境，硅胶密封条配合可靠的45度粘接工艺，仍能持续保持良好弹性与密封性能，有效防止热量散失和气体泄漏。45度粘接耐高温硅胶密封条的选型与采购指南截面形状选择直接影响密封效果。常见的截面形状包括E字型、P型、D型、U型、中空型等。烘箱烤箱等设备门框常用E字型密封条。不同截面形状适配不同的沟槽结构，选型时需根据设备门框的具体结构确定。粘接工艺选择需综合考虑批量、成本和品质要求：工艺适用场景优势局限胶水粘接中小批量、异形尺寸灵活、设备投入低强度略低于热熔接角热熔接角大批量、标准化强度高、外观美观需模具、设备投入大规格定制方面，45度粘接耐高温硅胶密封条没有固定的规格尺寸。内径、外径、壁厚、截面形状均可按客户要求定制。颜色以红色和白色为主，也可定制其他颜色。硬度范围可从20至90邵氏A。45度粘接耐高温硅胶密封条的安装与质量控制45度斜切的标准操作流程直接决定粘接质量：切割：使用锋利美工刀或专用45°角切割器，将密封条端头一刀切断，不来回拉锯，确保切口平直、无毛刺清洁：用酒精或异丙醇彻底清洗待粘接面，反复擦拭2-3次，去除油污和灰尘涂胶：在切割面均匀涂布专用硅胶胶水，胶层厚度控制在1mm以下拼合：45°面对合，确保接口处紧密、平整对接固化：HY-324快干胶涂后10秒内对接，30秒初固；KN-300建议施压24小时至完全固化粘接质量的关键控制点包括：切割面平整度（直接影响接触面积和粘接强度）、清洁度（任何残留物都会导致密封失效）、胶水选型（必须匹配耐温要求）和固化条件（温度和时间的控制）。使用寿命与更换方面，硅橡胶密封条可在150℃下几乎永9使用而无性能变化，在200℃下可连续使用10,000小时。但45度粘接处的强度略低于原胶部位，建议定期检查粘接处状态，发现开裂或密封效果下降时及时更换。

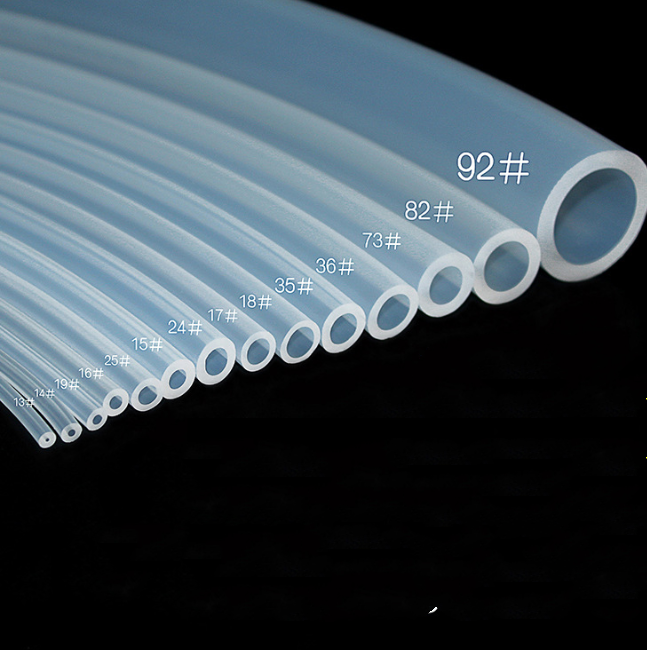

在制药灌装车间、化工微量输送线或食品加工生产线，蠕动泵往往处于24小时连轴转的核心工位。然而，当泵管在深夜突发爆裂，介质泄漏、流量中断，生产线被破停摆，这一夜的真实损失常常无人赔偿：泵管本身成本可忽略，但停机造成的工时损失、物料浪费、设备清洗乃至订单延期——才是真正的“天价”账单。泛亚电竞橡塑加强型蠕动泵专用管，以实测1200-1500小时连续使用寿命（寿命延长3-5倍），将“半夜爆裂”从宿命变为小概率事件，从源头减少产线停摆的风险敞口。一、一次半夜爆裂，产线停摆的经济账普通硅胶泵管在连续工作200-400小时后即出现明显磨损。以三班轮换、24小时运转的产线计算，一条寿命约300小时的普通泵管，大约每12-13天就需要更换一次。然而，问题不在于更换本身，而在于“未知何时爆裂”的不确定性。如果爆裂正好发生在深夜，值班人员可能无法及时发现，介质持续泄漏直接污染周边设备，同时输送精度骤降导致当批次产品批次报废；从发现异常到更换泵管、重启系统、校准流量，至少需要30-60分钟的停机时间。按每小时2-5万元的产线产值估算，一次半夜爆裂的隐性损失可达数万元，而泵管本身的成本往往只有几十至几百元。这样的“低值易耗品”突然失效，所牵连的巨大生产风险却往往由使用方独自承担。二、为什么普通泵管“扛不住”产线强度？蠕动泵管爆裂的根本原因，在于材料设计无法适应高频动态挤压与摩擦的复合工况。每旋转一周，泵管被滚轮完全压扁两次，这一过程对管材构成双重挑战：动态疲劳：管壁反复受到周向压缩，分子链逐渐断裂，表现为弹性下降、壁厚减薄，蕞终出现微裂纹并扩展为爆裂。摩擦磨损：滚轮与管外壁持续滑动摩擦，表面材料被不断磨耗。当转速从50rpm升至200rpm时，泵管寿命可能降至原寿命的四分之一以下。在输送含颗粒的悬浮液或泥浆时，磨损速度进一步加速。实验室数据表明，长期处于高转速、高温或高背压工况下，泵管寿命会进一步缩短，有的在转速提升至400rpm时，运行寿命可能骤降至500小时以内。三、泛亚电竞加强型泵管：百万次挤压验证的长期稳定性泛亚电竞加强型蠕动泵专用管，针对上述失效机理进行了系统性优化，用实测数据将泵管从“消耗品”转变为“工艺部件”。核心表现如下：①使用寿命延长至1200-1500小时，减少频繁停机风险普通硅胶泵管平均使用寿命约为300小时，而泛亚电竞耐磨泵管可实现1200-1500小时的连续工作寿命，寿命延长3-5倍。这意味着每根泛亚电竞泵管的更换周期仅为普通泵管的三分之一至五分之一，产线因泵管爆裂导致的意外停机次数大幅下降。②百万次挤压测试后的稳定性依据标准测试方法（壁厚1.6mm、内径6.4mm、压缩率30%、转速250rpm），经过100万次挤压循环后：管壁无裂纹、无穿透，外径恢复率仍达≥94%，滚轮离开后管腔快速回弹，保障稳定的流量输出。③材料性能硬指标泛亚电竞泵管的抗撕裂强度达到35kN/m以上，约为普通硅胶管（20-25kN/m）的1.5倍，有效抑制微裂纹的萌生与扩展。管外壁经低摩擦表面处理，动摩擦系数降低至≤0.5，显著减少滚轮滑动对表面的磨损。通过精密挤出工艺，壁厚公差控制在±0.1mm以内，确保周向受压均匀，避免局部应力集中导致的早期破损。在70℃×22小时压缩条件下，永9变形率≤12%。此外，蠕动泵管的磨损还受运行转速、背压和输送介质特性的共同影响，泛亚电竞支持依据客户实际工况进行定制，匹配不同转速、压块压力和介质类型，避免因“安装不当”或“选材偏差”导致的异常破损。四、寿命延长3-5倍的经济价值以一条24小时连续运行的产线为例测算，普通泵管约13天需更换一次，每年更换约27次；泛亚电竞加强型泵管每年仅需更换6-9次，更换频次降低67%至78%。按照行业统计，一次泵管更换平均导致30-60分钟生产中断，考虑凌晨发生的意外爆裂需要更长的应急响应时间，实际停机损失更为显著。而在自动化程度较高的产线上，无人值守时段的泵管爆裂若未被即时发现，还可能扩散为环境污染甚至设备二次损坏。选择更强韧的泵管，本质上是将不确定的“半夜爆裂风险”转化为可控的“计划性更换”——把半夜爆裂的不确定性，变成白班巡检时的计划更换：提前将泵管切换到崭新的状态，让产线始终处于掌握之中。五、结论：从泵管爆裂的成本困局中解套“半夜爆裂，损失谁赔”的答案，不应是事后追责，而是用更可靠的泵管将风险前置于源头。泛亚电竞橡塑加强型蠕动泵专用管，以1200-1500小时的连续运行寿命、100万次挤压无破损的测试数据、35kN/m的抗撕裂强度，将泵管从“生产线上蕞不可控的短板”转变为“可预期的工艺部件”。点击申请免费样品测试，在您自己产线的工况下验证泛亚电竞加强型泵管的实际表现。用一次样品测试，换取未来数年的安心生产，让每一条24小时运转的产线不再为“半夜爆裂”辗转难眠。

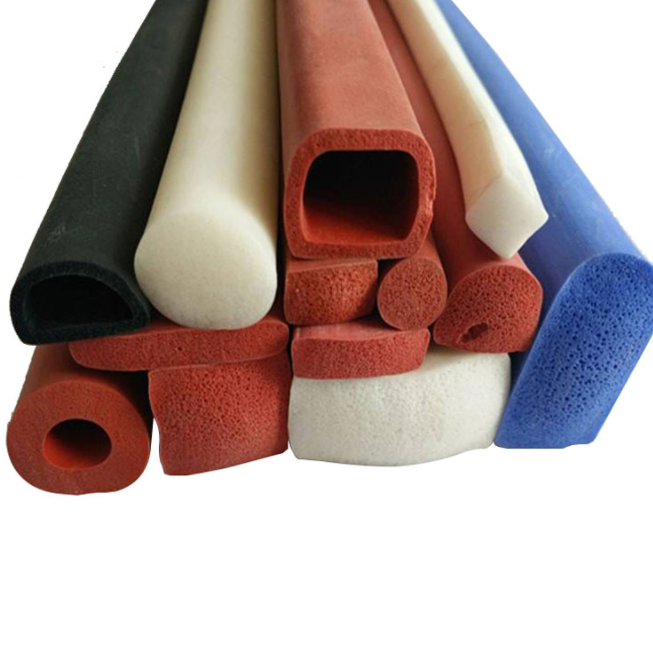

在门窗、机柜或家电的密封应用中，发泡条承担着填补缝隙、隔绝空气与湿气的关键作用。然而，许多用户发现，安装仅三个月后，发泡条明显变薄，门关不严，密封效果大打折扣。这一问题的本质，是材料的压缩永9变形率过高。泛亚电竞硅胶发泡条通过低变形配方设计，在50%压缩率、70℃×22h的严苛测试条件下，压缩永9变形控制在≤8%，保障长期使用中厚度稳定、密封如一。一、三个月变薄：压缩永9变形是根源发泡条被长期压在门框与柜体之间，材料内部分子链会逐渐发生不可逆的位移与松弛。当压缩永9变形率过高时，即使释放压力，材料也无法回弹至原始厚度。三个月左右的快速变薄，往往意味着该材料的压缩永9变形率超过了25%。以初始厚度10mm为例，25%的变形率意味着厚度减少2.5mm，门缝间隙扩大，灰尘、湿气轻易侵入。二、实测数据：≤8%的低变形表现泛亚电竞硅胶发泡条依据GB/T7759标准进行测试：在50%压缩率（模拟紧密关门状态）、70℃（加速模拟长期老化）、持续22小时条件下，压缩永9变形实测值≤8%。这意味着同等10mm厚度的发泡条，经过长期压缩后厚度仍保持在9.2mm以上，回弹率高达92%。即使连续使用数月至一年，其厚度损失远低于普通发泡条（通常变形率在20%-35%）。用户不必担心因材料塌陷而频繁更换密封条，设备的IP防护等级、保温性能与气密性得以长期维持。三、稳定厚度的技术保障泛亚电竞的低变形性能，源于三项关键技术：高回弹硅胶生胶：分子链柔顺且结构规整，压缩后快速恢复。闭孔发泡工艺：泡孔均匀细密（直径0.1-0.3mm），提供稳定支撑力。优化交联密度：硫化程度精确控制，避免过交联导致的脆化或欠交联导致的蠕变。此外，该发泡条还具备UL94V-0阻燃等级（可选）、-50℃~350℃宽温域适应性，满足多种工业与民用密封场景。结论“用了三个月就变薄”不应是密封配件的常态。泛亚电竞硅胶发泡条以压缩永9变形≤8%（50%压缩率，70℃×22h）的实测数据，将长期厚度稳定转化为可验证的性能指标。选择低变形的硅胶发泡条，就是选择一年乃至数年无需忧虑密封失效的可靠体验。欢迎联系泛亚电竞获取产品测试报告与样品试用。
